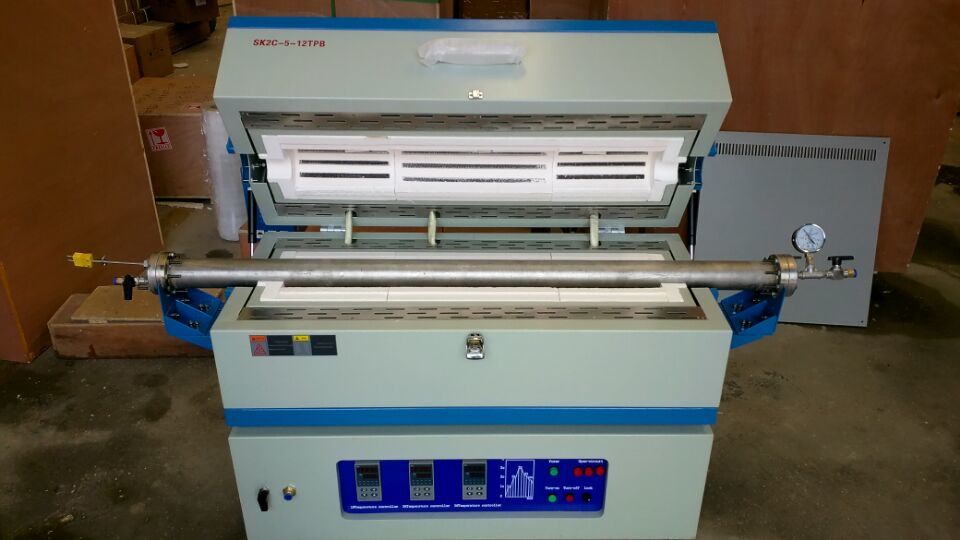

本电炉为管式氢气还原炉,旋转管式炉此电炉设计为加热氢气所用。
一、主要参数
1、额定功率;4KW
3、额定温度;1000℃/1300℃
5、电 压; 380V
6、加热元件;电阻丝/硅碳棒
8、控制方式;PID定值控制
9、控温精度;±1℃
10、热电偶;K型
二、结构
1、外壳
炉壳主要采用钢板与型材焊接而成,外壳并装有可装卸防护板,防护板采用静电喷涂,美观大方。主色默认为白色。配色为天蓝色。
2、管路
在氢气进气管前面装有kpa微压表,用来测量气氢气在管中的压力。氢气管二头预留一段管子,方便客户连接时使用,在炉内的管子为一次性成型、没有接头,以防止管子漏气发生意外,在出厂前氢气管做压力测试。
3、保温
保温结构采用氧化铝陶瓷纤维板,防止热量外溢,陶瓷纤维板可以使电炉升温更快、保温效果更显著从而达到节能。
5、测温
测量温度热电偶为K型,通过温度控制仪控制炉内温度,热电偶测量点直接插入到炉管内,测量炉管内的温度。
三、控制系统
温度控制采用厦门宇电温度控制仪,PID自动控制。自动升温调节,PID自整定,过零触发。
执行元件可控硅,具有无机械触点,无噪声、寿命长,对电网无干扰等优点,操作集中,观察直观。
控制系统能保证在额定条件下正常工作,可每天24小时连续运行。
五、使用与维护
设备就位后,连接好相关导线。检查各连接点是否正确、牢固。
设备在加热前,必须排除管子中的空气。
设备在正式使用前应先烘炉,以排除炉衬中的吸附水分,烘炉工艺如下;
0---300℃ 5个小时
300---700℃ 快速升温
700---1800℃ 10个小时
设备闲置半年以后再使用应按上述工艺重新烘炉。
